HLW8032介紹
HLW8032可以通過UART口進行數據通訊，采用5V供電，內置3.579M晶振，8PIN的SOP封裝，可以用在智能插座、LED照明等功率計量應用領域。

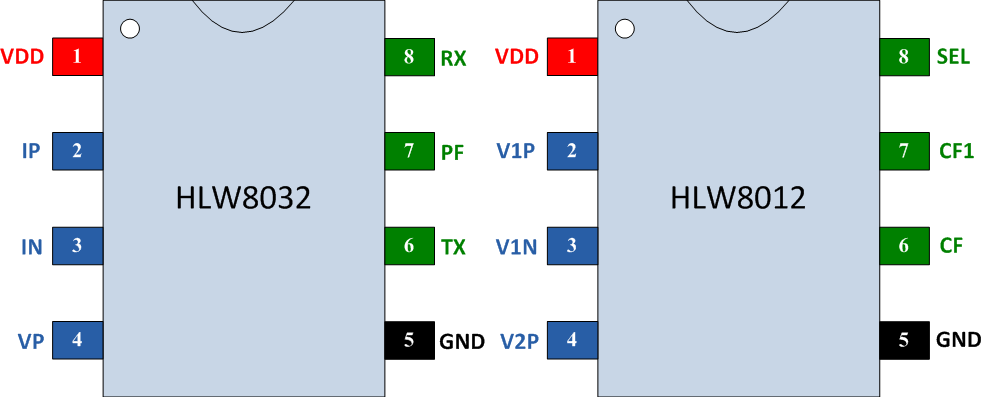

下圖是HLW8032和HLW8012的芯片管腳圖：
從上圖可以看出，HLW8032和HLW8012的管腳上是兼容的，可以在不更改PCB的情況下面，實現HLW8032與HLW8012的互換。

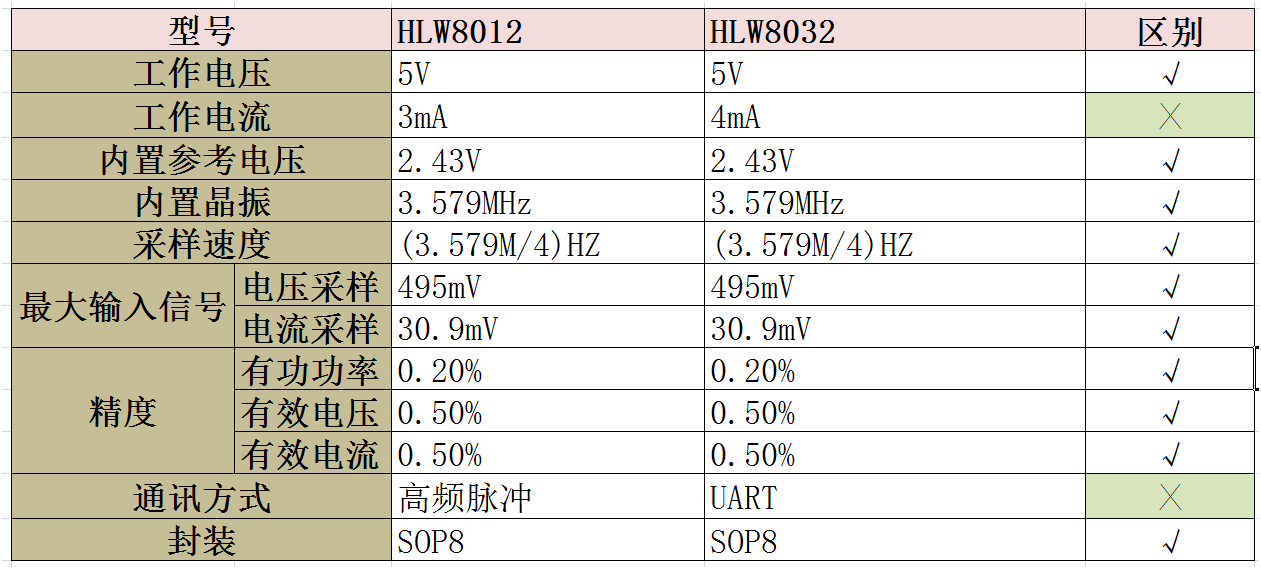

下表是HLW8032和HLW8012的性能對比表:
從上表可以了解到，HLW8032和HLW8012在性能指標上面基本沒有差別,除了功耗比HLW8012大1MA,還有就是采用了串口的通訊方式，其它指標上面完全一致;
HLW8032的串口輸出的波特率是4800bps,每隔50ms 發送一次數據，HLW8032 的UART 使用兩個引腳，TX 引腳用于從HLW8032 發送數據，數據以低位(LSB)優先發送，RX 引腳用于來接收來自微控制器的數據。HLW8032每發送一次完整數據是24byte; 從寄存器1(State REG)開發發送，到寄存器11(CheckSum REG)結束一組數據，一共11個寄存器，24 byte數據。
數據格式如下：
HLW8032應用

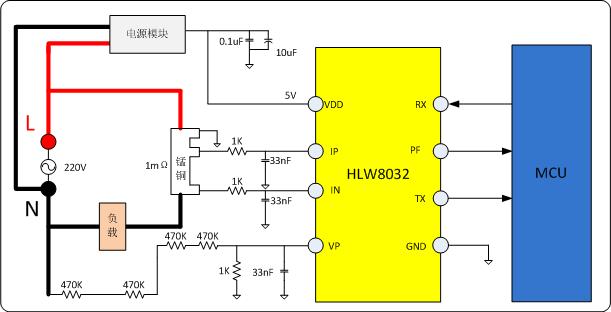

下圖是HLW8012的典型應用電路,從圖中可以看出，外圍電路只有簡單的幾個元器件，實現了電壓通道和電流通道的采樣。外圍應用電路和HLW8012完全一致，所以外圍應用電路上也與HLW8012完全兼容。
HLW8032的功率計算方法
MCU通過串口讀取到HLW8032的寄存器后，通過公式計算出電壓有效值、電流有效值和有功功率。因為HLW8032在出廠時己經校準，HLW8032的出廠精度約是2%,所以如果選用高精度外圍電路器件(如上圖所示，1mR采樣電阻和470K的分壓電阻)后，可以保證計量精度控制在2%左右，免去用戶校準的麻煩，計算方式如下：
(1)電壓有效值計算
有效電壓= 電壓參數寄存器/電壓寄存器×電壓系數
電壓系數:電壓通道的電阻分壓系數，以圖3為例，電壓采樣信號經過4個470K的電阻和1K電阻進行分壓
則電壓系數=470K×4)/1000K=1880K/1000K=1.88 ;
(2)電流有效值的計算
有效電流= 電流參數寄存器/電流寄存器×電流系數
電流系數:電流通道的電阻系數，以圖3為例，采樣電阻為R = 0.001Ω,
則電流系數= 1/(R×1000)=1/(0.001×1000)=1 ;
(3)有功功率的計算
有功功率=功率參數寄存器/功率寄存器 ×電壓系數×電流系數
結論
HLW8032是一款高精度的計量IC，它是HLW8012的升級版本，采用了串口的通訊方式，使得和MCU之間的通訊更加方便，同時因為出廠時經過校準，使得芯片本身的精度達到2%,也免去了客戶在生產時的校準問題，為客戶的生產帶來了極大的方便。
