HLW8012

HLW8012是一款單相多功能計量芯片，提供高頻脈沖CF用于電能計量、指示有功功率，高頻CF1用于指示電流有效值或者電壓有效值?　芯片引腳??序號引腳名稱類型描述1VDD電源5V電壓2V1P模擬輸入電流通道差分輸入，最大差分輸入電壓范圍±43.75mV3V1N模擬輸入4V2P模擬輸入電壓通道正輸入端，最大輸入信號±700mV5GND模擬地模擬地6CF數字輸出輸出有功功率高頻脈沖，脈沖占空比50%7
瀏覽量:
1000
產品編號
數量
-
+
1
產品詳細介紹
應用領域
技術文檔

　　HLW8012是一款單相多功能計量芯片，提供高頻脈沖CF用于電能計量、指示有功功率，高頻CF1用于指示電流有效值或者電壓有效值

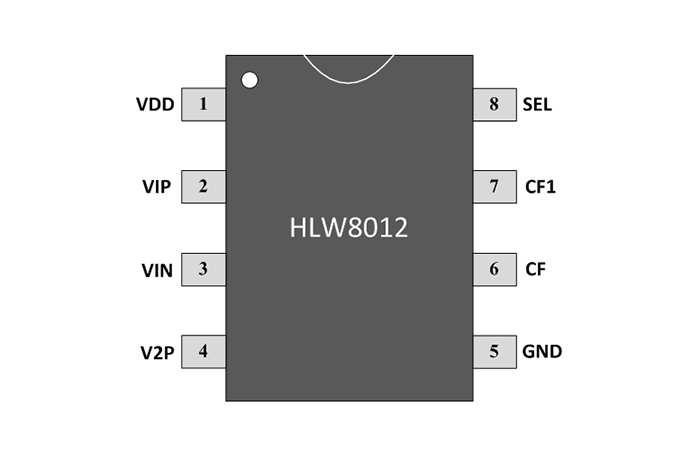

　 芯片引腳





序號

引腳名稱

類型

描述

1

VDD

電源

5V電壓

2

V1P

模擬輸入

電流通道差分輸入，最大差分輸入電壓范圍±43.75mV

3

V1N

模擬輸入

4

V2P

模擬輸入

電壓通道正輸入端，最大輸入信號±700mV

5

GND

模擬地

模擬地

6

CF

數字輸出

輸出有功功率高頻脈沖，脈沖占空比50%

7

CF1

數字輸出

SEL=0，CF1輸出電流有效值，脈沖占空比50%
SEL=1；CF1輸出電壓有效值，脈沖占空比50%

8

SEL

數字輸入

配置CF1輸出電流或電壓有效值，內部帶下拉



　 芯片特點

　　高頻脈沖CF，指示有功功率，在1000:1范圍內達到±0.2%的精度

　　高頻脈沖CF1，可配置為輸出電流有效值或者電壓有效值，在500:1范圍內達到0.5%的精度

　　內置振蕩器

　　低功耗，+5V單電源工作，工作功耗小于15mW

　　SOP-8封裝

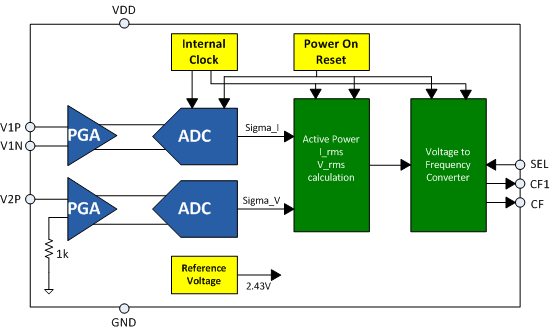

　 內部框圖



掃二維碼用手機看
未找到相應參數組，請于后臺屬性模板中添加

　　計量插座

　　智能家居電量采集端

　　智能路燈電量采集端

　　電網質量監測系統

　　各類電能計量系統

上一個
下一個
0
0

HLW8012

HLW8012是一款單相多功能計量芯片，提供高頻脈沖CF用于電能計量、指示有功功率，高頻CF1用于指示電流有效值或者電壓有效值?　芯片引腳??序號引腳名稱類型描述1VDD電源5V電壓2V1P模擬輸入電流通道差分輸入，最大差分輸入電壓范圍±43.75mV3V1N模擬輸入4V2P模擬輸入電壓通道正輸入端，最大輸入信號±700mV5GND模擬地模擬地6CF數字輸出輸出有功功率高頻脈沖，脈沖占空比50%7
所屬分類：
電能計量芯片
給我們留言
市場價
元
0.0
零售價
元
0.0
瀏覽量:
1000
數量
-
+
暫時無貨
1
產品詳細介紹
應用領域
技術文檔

　　HLW8012是一款單相多功能計量芯片，提供高頻脈沖CF用于電能計量、指示有功功率，高頻CF1用于指示電流有效值或者電壓有效值

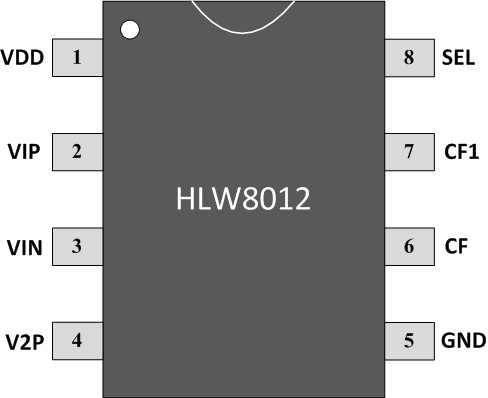

　 芯片引腳





序號

引腳名稱

類型

描述

1

VDD

電源

5V電壓

2

V1P

模擬輸入

電流通道差分輸入，最大差分輸入電壓范圍±43.75mV

3

V1N

模擬輸入

4

V2P

模擬輸入

電壓通道正輸入端，最大輸入信號±700mV

5

GND

模擬地

模擬地

6

CF

數字輸出

輸出有功功率高頻脈沖，脈沖占空比50%

7

CF1

數字輸出

SEL=0，CF1輸出電流有效值，脈沖占空比50%
SEL=1；CF1輸出電壓有效值，脈沖占空比50%

8

SEL

數字輸入

配置CF1輸出電流或電壓有效值，內部帶下拉



　 芯片特點

　　高頻脈沖CF，指示有功功率，在1000:1范圍內達到±0.2%的精度

　　高頻脈沖CF1，可配置為輸出電流有效值或者電壓有效值，在500:1范圍內達到0.5%的精度

　　內置振蕩器

　　低功耗，+5V單電源工作，工作功耗小于15mW

　　SOP-8封裝



　 內部框圖



掃二維碼用手機看
未找到相應參數組，請于后臺屬性模板中添加

　　計量插座

　　智能家居電量采集端

　　智能路燈電量采集端

　　電網質量監測系統

　　各類電能計量系統

資料下載

  • DataSheet_HLW8012_cn.pdf

    文件大小:

    974KB

    時間:

    2024-06-12 10:43:00

    所屬人群:

    所有人

  • DataSheet_HLW8012_en.pdf

    文件大小:

    383KB

    時間:

    2024-06-12 10:42:00

    所屬人群:

    所有人

文件大小:
974KB
2024-06-12 10:43:00
所屬人群:
所有人
文件大小:
383KB
2024-06-12 10:42:00
所屬人群:
所有人
