HLW8110
HLW8110是一款高精度的電能計量IC,它采用CMOS制造工藝，主要用于單相應用。它能夠測量線電壓和電流，并能計算有功功率，視在功率和功率因素。器件內部集成了二個∑-Δ型ADC和一個高精度的電能計量內核。各輸入通道都支持靈活的PGA設置，因此HLW8110適合與不同類型的傳感器使用，如電流互感器（CT）和低阻值分流器。
HLW8110電能計量IC采用3.3V或5.0V電源供電，內置3.579M振蕩器，可以通過UART口進行數據通訊，采用 8PIN的SOP封裝。
芯片管腳
芯片特點
測量有功功率、視在功率、電壓和電流有效值
在3000：1的動態范圍內，有功功率的測量誤差<0.1%
在1000：1的動態范圍內，有效電壓的測量誤差<0.1%
在1000：1的動態范圍內，有效電流的測量誤差<0.1%
免校準功能
提供有功功率過載信號指示
提供電壓信號的過零檢測、過壓指示和欠壓指示
提供電流信號的過零檢測，過流指示
內置PGA可選
內置頻率振蕩器
工作電壓支持3.3V和5.0V
內置電壓參考源
內置電源監控電路
UART通訊方式
SOP8封裝

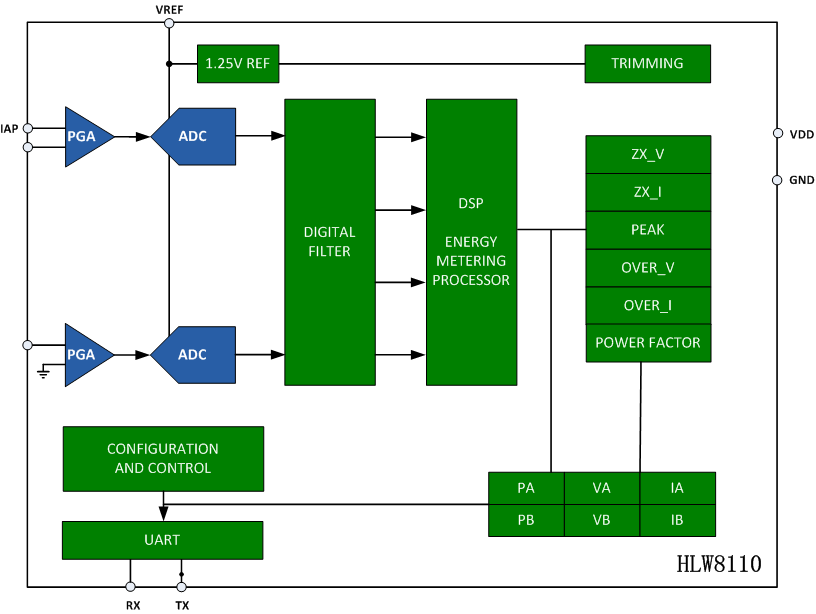

內部框圖

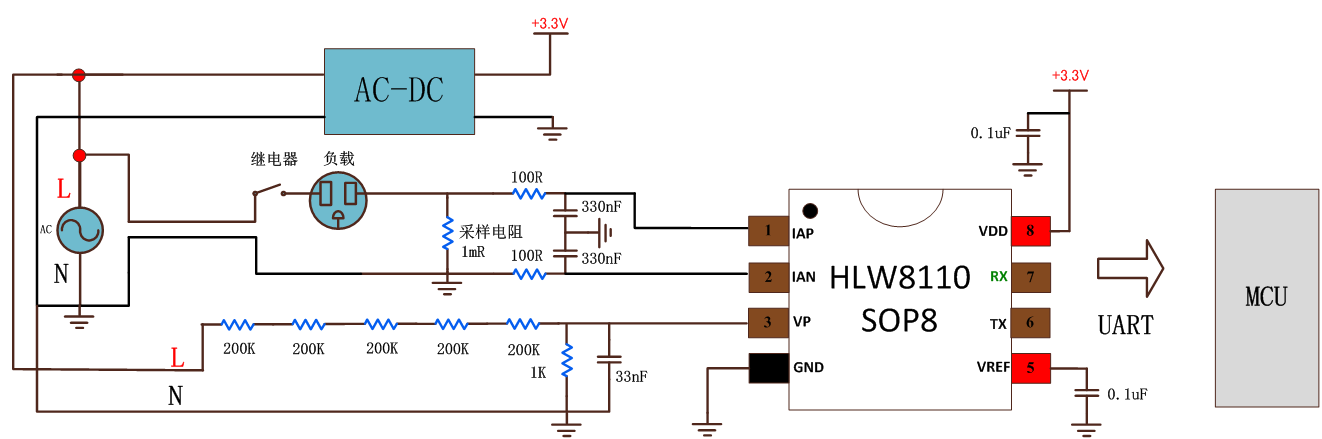

典型應用
HLW8110是一款高精度的電能計量IC,它采用CMOS制造工藝，主要用于單相應用。它能夠測量線電壓和電流，并能計算有功功率，視在功率和功率因素。器件內部集成了二個∑-Δ型ADC和一個高精度的電能計量內核。各輸入通道都支持靈活的PGA設置，因此HLW8110適合與不同類型的傳感器使用，如電流互感器（CT）和低阻值分流器。
HLW8110電能計量IC采用3.3V或5.0V電源供電，內置3.579M振蕩器，可以通過UART口進行數據通訊，采用 8PIN的SOP封裝。
芯片管腳
芯片特點
測量有功功率、視在功率、電壓和電流有效值
在3000：1的動態范圍內，有功功率的測量誤差<0.1%
在1000：1的動態范圍內，有效電壓的測量誤差<0.1%
在1000：1的動態范圍內，有效電流的測量誤差<0.1%
免校準功能
提供有功功率過載信號指示
提供電壓信號的過零檢測、過壓指示和欠壓指示
提供電流信號的過零檢測，過流指示
內置PGA可選
內置頻率振蕩器
工作電壓支持3.3V和5.0V
內置電壓參考源
內置電源監控電路
UART通訊方式
SOP8封裝
內部框圖
典型應用
資料下載
-
DataSheet_HLW8110_HLW8112_en.pdf
-
DS_HLW8110_HLW8112_CN.pdf
