HLW8032

HLW8032是一款高精度的電能計量IC,它采用CMOS制造工藝，主要用于單相應用。它能夠測量線電壓和電流，并能計算有功功率，視在功率和功率因素。該器件內部集成了兩個∑-Δ型ADC和一個高精度的電能計量內核。HLW8032可以通過UART口進行數據通訊，HLW8032采用5V供電，內置3.579M晶振，8PIN的SOP封裝。HLW8032具有精度高、功耗小、可靠性高、適用環境能力強等優點，適用于單
瀏覽量:
1000
產品編號
數量
-
+
1
產品詳細介紹
應用領域
技術文檔

     HLW8032是一款高精度的電能計量IC,它采用CMOS制造工藝，主要用于單相應用。它能夠測量線電壓和電流，并能計算有功功率，視在功率和功率因素。該器件內部集成了兩個∑-Δ型ADC和一個高精度的電能計量內核。HLW8032可以通過UART口進行數據通訊，HLW8032采用5V供電，內置3.579M晶振，8PIN的SOP封裝。HLW8032具有精度高、功耗小、可靠性高、適用環境能力強等優點，適用于單相兩線制電力用戶的電能計量。

特性

    (1)可以測量有功功率、視在功率、電流和電壓有效值
    (2)有功電能脈沖PF管腳輸出
    (3)在1000：1的動態范圍內，有功功率的測量誤差達到0.2%
    (4)在1000：1的動態范圍內，有效電流的測量誤差達到0.5%
    (5)在1000：1的動態范圍內，有效電壓的測量誤差達到0.5%
    (6)內置頻率振蕩器
    (7)內置電壓參考源
    (8)內置電源監控電路
    (9)UART通訊方式
    (10)SOP8封裝型式

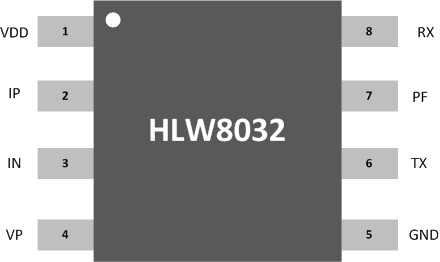

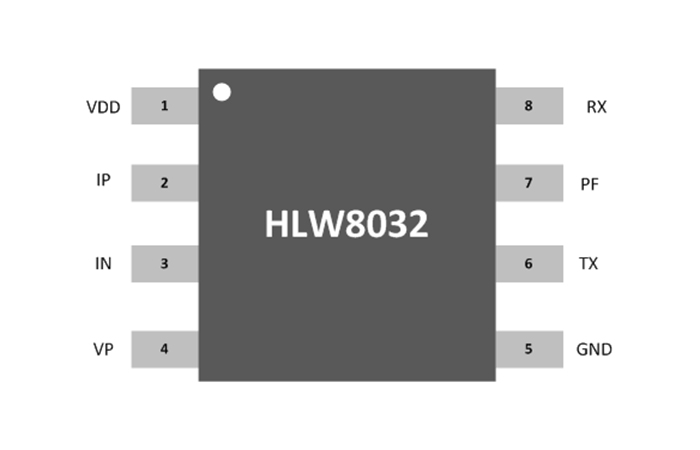

芯片引腳



序號

引腳名稱

類型

描述

1

VDD

電源

5V電壓

2

IP

模擬輸入

電流差分信號輸入端，最大差分輸入電壓有效值是±30.9mV

3

IN

模擬輸入

4

VP

模擬輸入

電壓信號正輸入端，最大輸入電壓有效值是±495mV

5

GND

模擬地

模擬地

6

TX

數字輸出

UART數據輸出口

7

PF

數字輸出

輸出有功高頻方波脈沖，占空比50%

8

RX

數字輸入

UART數據輸入口(保留端口,用戶不需使用)

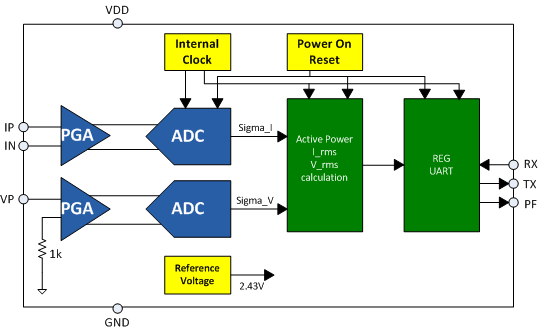

內部框圖



應用領域
     (1)智能家電產品
     (2)計量插座
     (3)智能WIFI插座
     (4)電動車充電樁
     (5)PDU設備
     (6)LED照明
     (7)路燈控制



掃二維碼用手機看
未找到相應參數組，請于后臺屬性模板中添加

     (1)智能家電產品
     (2)計量插座
     (3)智能WIFI插座
     (4)電動車充電樁
     (5)PDU設備
     (6)LED照明
     (7)路燈控制

上一個
下一個
00
00

HLW8032

HLW8032是一款高精度的電能計量IC,它采用CMOS制造工藝，主要用于單相應用。它能夠測量線電壓和電流，并能計算有功功率，視在功率和功率因素。該器件內部集成了兩個∑-Δ型ADC和一個高精度的電能計量內核。HLW8032可以通過UART口進行數據通訊，HLW8032采用5V供電，內置3.579M晶振，8PIN的SOP封裝。HLW8032具有精度高、功耗小、可靠性高、適用環境能力強等優點，適用于單
給我們留言
市場價
元
0.0
零售價
元
0.0
瀏覽量:
1000
數量
-
+
暫時無貨
1
產品詳細介紹
應用領域
技術文檔

     HLW8032是一款高精度的電能計量IC,它采用CMOS制造工藝，主要用于單相應用。它能夠測量線電壓和電流，并能計算有功功率，視在功率和功率因素。該器件內部集成了兩個∑-Δ型ADC和一個高精度的電能計量內核。HLW8032可以通過UART口進行數據通訊，HLW8032采用5V供電，內置3.579M晶振，8PIN的SOP封裝。HLW8032具有精度高、功耗小、可靠性高、適用環境能力強等優點，適用于單相兩線制電力用戶的電能計量。

特性

    (1)可以測量有功功率、視在功率、電流和電壓有效值
    (2)有功電能脈沖PF管腳輸出
    (3)在1000：1的動態范圍內，有功功率的測量誤差達到0.2%
    (4)在1000：1的動態范圍內，有效電流的測量誤差達到0.5%
    (5)在1000：1的動態范圍內，有效電壓的測量誤差達到0.5%
    (6)內置頻率振蕩器
    (7)內置電壓參考源
    (8)內置電源監控電路
    (9)UART通訊方式
    (10)SOP8封裝型式



芯片引腳



序號

引腳名稱

類型

描述

1

VDD

電源

5V電壓

2

IP

模擬輸入

電流差分信號輸入端，最大差分輸入電壓有效值是±30.9mV

3

IN

模擬輸入

4

VP

模擬輸入

電壓信號正輸入端，最大輸入電壓有效值是±495mV

5

GND

模擬地

模擬地

6

TX

數字輸出

UART數據輸出口

7

PF

數字輸出

輸出有功高頻方波脈沖，占空比50%

8

RX

數字輸入

UART數據輸入口(保留端口,用戶不需使用)



內部框圖



應用領域
     (1)智能家電產品
     (2)計量插座
     (3)智能WIFI插座
     (4)電動車充電樁
     (5)PDU設備
     (6)LED照明
     (7)路燈控制



掃二維碼用手機看
未找到相應參數組，請于后臺屬性模板中添加

     (1)智能家電產品
     (2)計量插座
     (3)智能WIFI插座
     (4)電動車充電樁
     (5)PDU設備
     (6)LED照明
     (7)路燈控制
