- 商品名稱: HLW8011
- 商品編號: 1390267853071601664
HLW8011是一款高性價比的單相計量芯片，它將平均有功功率以頻率的形式直接輸出，并且可以直接驅動步進機? 芯片引腳??序號引腳名稱類型描述1VDD電源5V電壓2V1P模擬輸入電流通道模擬信號輸入，最大輸入電壓范圍±1Vpp，VIP與VIN構成差分輸入信號3V1N模擬輸入4V2P模擬輸入電壓通道模擬信號輸入，最大輸入電壓范圍±1Vpp，GND與V2P構成差分輸入信號5GND模擬地模擬地6CF數字輸
HLW8011是一款高性價比的單相計量芯片，它將平均有功功率以頻率的形式直接輸出，并且可以直接驅動步進機

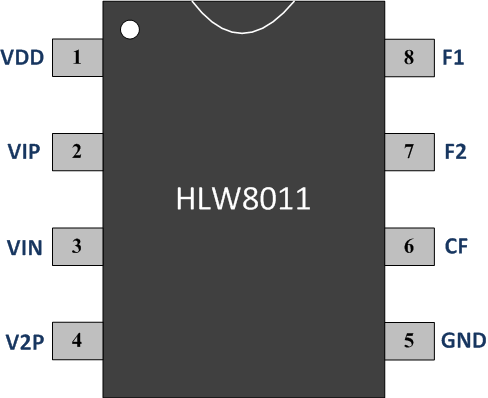

芯片引腳
序號
引腳名稱
類型
描述
1
VDD
電源
5V電壓
2
V1P
模擬輸入
電流通道模擬信號輸入，最大輸入電壓范圍±1Vpp，VIP與VIN構成差分輸入信號
3
V1N
模擬輸入
4
V2P
模擬輸入
電壓通道模擬信號輸入，最大輸入電壓范圍±1Vpp，GND與V2P構成差分輸入信號
5
GND
模擬地
模擬地
6
CF
數字輸出
校正頻率輸出，包含瞬時有功功率
7
F1
數字輸出
平均有功功率的頻率形式輸出，可直接驅動兩相步進機
8
F2
數字輸出
芯片特點
內置振蕩器
寬模擬信號輸入，可以輸入峰峰值為±1V的模擬信號
動態范圍1000:1
低功耗，﹢5V單電源工作，工作時功耗小于20mW
SOP-8封裝

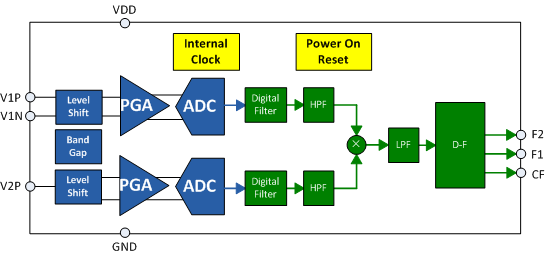

內部框圖
-
